Potpuno reciklabilni sklopovi tiskanih pločica

3D printana PCB ploča izrađena od tekućeg metala i PVA materijala je u potpunosti reciklabilna.

Potpuno reciklabilni sklopovi tiskanih pločica

Američki znanstvenici sa SveučilištaMaryland, Georgia Tech i Sveučilišta Notre Dame, predstavili su DissolvPCB, tehnologiju elektroničke izrade prototipova za izradu potpuno reciklabilnih sklopova tiskanih pločica (PCBA) korištenjem pristupačnog FDM 3D ispisa, s polivinil alkoholom (PVA) kao vodotopivom podlogom i eutektičkim galijem-indijem (EGaIn) kao vodljivim materijalom.

PCBA se može lako reciklirati uranjanjem u vodu. PVA se otapa, EGaIn se ponovno oblikuje u tekuću metalnu kuglicu, elektroničke komponente se oporavljaju, a ti se materijali zatim mogu ponovno upotrijebiti za izradu nove PCBA.

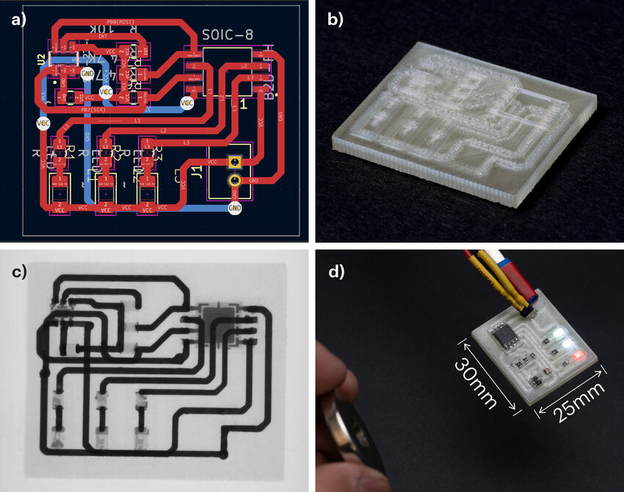

Fabrication-and-recycling-process-of-DissolvPCB-a-3D-printing-the-circuit-substrate-b

U svom radu objavljenom u ResearchGateu, istraživači predstavljaju tijek izrade DissolvPCB-a, karakteriziraju njegove parametre dizajna, procjenjuju performanse sklopova proizvedenih s njim i kvantificiraju njegov utjecaj na okoliš putem procjene životnog ciklusa (LCA) uspoređujući ga s konvencionalnim CNC glodanim FR-4 pločama.

Nadalje, razvili su softverski dodatak koji automatski pretvara datoteke dizajna PCB-a u modele podloge sklopova za 3D ispis. Kako bi demonstrirali mogućnosti DissolvPCB-a, izrađuju i recikliraju tri funkcionalna prototipa, Bluetooth zvučnik s dvostranom PCB pločom, igračku za prste s 3D topologijom kruga i hvataljku koja mijenja oblik omogućenu 4D ispisom pokretanim Jouleovom toplinom.

Ova tehnika je posebno namijenjena eksperimentiranju i izradi prototipova, jer ne morate naručivati ili ispisivati više PCB-a za svaku iteraciju. Također je puno održivija od FR-4 PCB-a, koje je puno teže reciklirati koji često zahtijevaju složen, višestupanjski proces koji uključuje ručno rastavljanje, usitnjavanje i drobljenje, kao i upotrebu opasnih kemikalija i visokih temperatura za obradu.

Tim je također razvio FreeCAD dodatak koji omogućuje pretvorbu KiCad PCB dizajna u format kompatibilan za FDM 3D ispis. To znači da ne morate ručno pretvarati svoj PCB dizajn kako bi bio kompatibilan s PVA i tekućim metalom koji se koriste u ovoj tehnici.

Osim smanjenja elektroničkog otpada, ovo će pomoći inženjerima i istraživačima da uštede novac, jer više ne moraju naručivati nove materijale za svaki prototip koji izgrade.
